Ogni volta che uno smartphone rileva un’orientazione, un proiettore cinema genera un’immagine o un airbag si apre in millisecondi, alla base di tutto c’è una tecnologia che la maggior parte degli utenti non ha mai sentito nominare: i sistemi microelettromeccanici, conosciuti con l’acronimo MEMS. Non si tratta di un’evoluzione del transistore, ma di un percorso parallelo nato dallo stesso materiale, il silicio, e dagli stessi processi di fabbricazione. La premessa è semplice: se la fotolitografia consente di incidere transistor nel silicio, consente anche di incidere strutture meccaniche in miniatura. Da questa intuizione è emersa un’intera disciplina industriale.

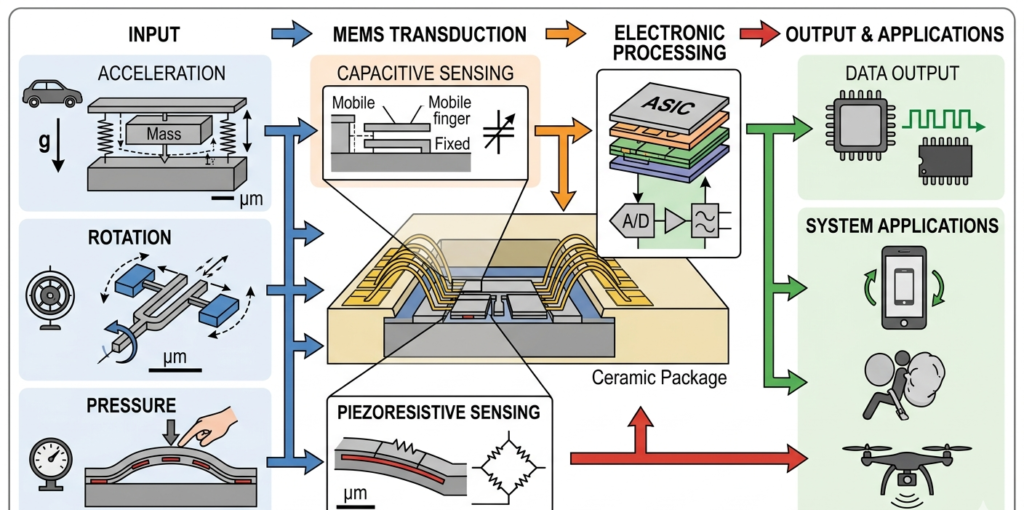

Cosa sono i MEMS: dal silicio elettrico al silicio meccanico

Il cambio di prospettiva che ha reso possibile i MEMS è databile con precisione: nel 1982, Kurt Petersen pubblicò il lavoro Silicon as a Mechanical Material, aprendo la strada a una lettura completamente diversa del materiale già dominante nell’elettronica. Fino a quel momento il silicio veniva trattato quasi esclusivamente come conduttore controllabile. Petersen mostrò che gli stessi processi fotolitografici usati per produrre transistor potevano creare strutture microscopiche capaci di flettersi, pompare fluidi, risuonare e deflettere.

Il risultato pratico fu che meccanica ed elettronica potevano condividere lo stesso substrato e lo stesso processo produttivo. I dispositivi MEMS non sono però una tecnologia esclusivamente al silicio: vetro, ceramiche piezoelettriche, polimeri e semiconduttori composti trovano spazio in applicazioni specifiche, ognuno scelto in base alle proprietà fisiche richieste. Il silicio domina comunque il settore perché si inserisce in una filiera produttiva globale già consolidata, con economie di scala che nessun materiale alternativo può replicare in questo momento.

Le prime applicazioni commerciali: stampanti e airbag

I MEMS hanno trovato la loro prima validazione commerciale in contesti dove dimensioni ridotte e precisione erano condizioni necessarie al funzionamento, non semplici vantaggi competitivi.

Il caso delle testine per stampanti a getto d’inchiostro è istruttivo: prima dell’adozione dei MEMS, una testina inkjet era un sistema meccanico complesso, soggetto a usura e difficile da miniaturizzare. Applicando i processi di fabbricazione dei semiconduttori, ugelli, camere di espulsione ed elementi riscaldanti vennero integrati in un unico dispositivo a stato solido, prodotto come un chip. La precisione di posizionamento delle gocce e l’affidabilità migliorarono in modo sostanziale.

Il secondo salto arrivò con l’accelerometro per airbag. Prima del 1991, i sistemi di rilevamento urto in ambito automotive si basavano su meccanismi come il rolamite, un rullo all’interno di una banda in tensione. Quei dispositivi erano complessi, sensibili all’usura e difficili da produrre in serie con standard di sicurezza costanti. Analog Devices introdusse un chip MEMS con una massa sospesa che si sposta in caso di decelerazione brusca: il segnale viene elaborato elettronicamente e, in pochi millisecondi, attiva il gonfiaggio dell’airbag. Il nuovo approccio era più piccolo, più veloce, più affidabile e scalabile industrialmente. In pochi anni i sensori meccanici vennero sostituiti in tutti i veicoli di massa.

L’infrastruttura invisibile: dagli specchi ai filtri RF

Una volta dimostrata l’affidabilità su scala, i MEMS hanno colonizzato settori molto distanti tra loro. L’esempio più spettacolare è il Digital Micromirror Device, sviluppato da Larry Hornbeck in Texas Instruments: un array di milioni di specchi microscopici, ognuno controllabile elettrostaticamente e in grado di commutare a frequenze nell’ordine dei kilohertz. Ogni specchio rappresenta un pixel di luce indirizzabile, e l’insieme forma la base del sistema Digital Light Processing usato nei proiettori professionali e nelle sale cinematografiche di tutto il mondo. L’utente finale non vede il chip, ma ogni immagine proiettata ne dipende.

Oggi i MEMS sono presenti in modo capillare nei dispositivi di consumo e nell’infrastruttura di rete:

• Giroscopi e accelerometri nei sensori di movimento di smartphone e wearable
• Filtri RF e commutatori di banda nelle comunicazioni mobili
• Oscillatori che sostituiscono i cristalli di quarzo nei dispositivi compatti
• Chip microfluidici per analisi chimica a scala cellulare
• Switch ottici MEMS per l’instradamento della luce nelle reti dei data center AI

La scala produttiva raggiunta oggi dipende in larga parte dal processo di incisione ionica reattiva profonda sviluppato da Franz Laermer in Bosch negli anni Novanta. La tecnica permette di ottenere strutture in silicio con rapporto di aspetto elevato, cioè molto alte rispetto alla loro larghezza, con la precisione e la ripetibilità necessarie alla produzione industriale.

Il microfono MEMS: come una tecnologia ridisegna un’intera categoria di prodotto

Se gli accelerometri rappresentano il caso industriale più noto, sono i microfoni MEMS a mostrare nel modo più chiaro come una tecnologia possa riscrivere la logica di progettazione di un’intera categoria. Introdotti nei primi anni Duemila, i microfoni MEMS offrivano qualcosa di strutturalmente diverso rispetto ai predecessori: uniformità a livello di wafer, unità intercambiabili uscite dallo stesso ciclo produttivo, in dimensioni che nessuna tecnologia precedente poteva raggiungere.

La conseguenza non fu solo la sostituzione del componente esistente con uno più piccolo. Fu un cambiamento nell’architettura dei prodotti. Un telefono di dieci anni fa aveva un microfono. Oggi ne ha diversi. Gli auricolari integrano array multipli, le automobili moderne arrivano a otto o più microfoni distribuiti nell’abitacolo, i dispositivi di nuova generazione come gli occhiali smart ne richiedono ancora di più. La ragione è tecnica ed economica insieme: i microfoni MEMS costano abbastanza poco da rendere razionale aggiungerne un secondo, un terzo, un quarto. Con più unità distribuite è possibile eseguire beamforming direzionale, cancellazione attiva del rumore e isolamento vocale spaziale simultaneamente. Il paradigma è passato da “il miglior microfono possibile” a “architettura di rilevamento distribuita”.

Questo schema ricorda da vicino quanto accaduto con gli accelerometri nell’automotive ed è una dinamica che vale la pena tenere a mente, come emerge anche dagli percorsi storici di altre tecnologie abilitanti che hanno trasformato industrie intere partendo da componenti apparentemente marginali: il costo di aggiunta scende, la funzionalità aumenta, il progetto del sistema cambia.

Gli speaker MEMS: risolvere il problema del volume d’aria

Se il microfono MEMS ha richiesto alcuni anni per affermarsi, l’altoparlante MEMS ha rappresentato un problema tecnicamente molto più difficile. La ragione è fisica: generare suono udibile richiede spostare un volume significativo di aria. Un diaframma convenzionale lo fa centinaia di volte al secondo, e deve essere abbastanza grande da produrre la pressione acustica necessaria. Una membrana rigida in silicio, per sua natura rigida e piccola, non può replicare questo comportamento in modo diretto.

La soluzione ha richiesto di abbandonare completamente il modello convenzionale. Invece di tentare di costruire una membrana grande e flessibile in silicio, il design degli speaker MEMS sostituisce lo spostamento con la frequenza: una membrana piccola e rigida, accoppiata a una valvola acustica, cicla centinaia di migliaia di volte al secondo invece di centinaia. Quello che la membrana non può fare in termini di escursione, lo compensa con la velocità. La rigidità del silicio, che nelle prime versioni sembrava un limite insuperabile, diventa un vantaggio: consente oscillazioni precise e stabili ad alta frequenza senza deformazioni meccaniche o affaticamento del materiale nel tempo.

Il risultato è un altoparlante a banda larga prodotto con i processi standard della microelettronica, nelle stesse dimensioni di un qualsiasi chip. Questo sblocca form factor prima impossibili: dispositivi in-ear ultra-compatti, sistemi audio integrati in strutture sottili, e soprattutto applicazioni nell’ambito degli ausili acustici, dove la possibilità di avere un componente audio di qualità in dimensioni minime può fare la differenza tra un dispositivo discreto e uno ingombrante.

Un paradigma, non solo una componente

La traiettoria dei MEMS non è quella di una singola invenzione, ma di un metodo di pensiero applicato in modo ricorrente. In ogni settore in cui si è intervenuti, il processo è stato lo stesso: prendere un sistema meccanico esistente, ri-rimmaginarlo in scala microscopica usando la fabbricazione a semiconduttore, integrare l’elettronica di controllo nello stesso substrato. Il risultato è sempre stato più piccolo, più affidabile, più economico da produrre in volume. Del resto lo stesso sta accandendo con l’IA, sempre più vicina ad essere utilizzabile in locale anche sugli smartphone.

Quello che rende il settore interessante oggi è che questo schema non si è esaurito. L’instradamento ottico nei data center, la diagnostica medica su chip, le architetture elettromeccaniche ibride per la robotica sono fronti aperti in cui la stessa logica sta producendo nuovi risultati. Quando la scala di produzione dei semiconduttori incontra un problema meccanico irrisolto, la probabilità che la soluzione passi per un processo MEMS è più alta di quanto non fosse vent’anni fa. Il paradigma è maturo, ma i domini applicativi che può ancora trasformare non lo sono.
